剧本画面设计-AI点图制作

剧本画面设计-AI点图制作

做相关方案设计前，我们来了解下一般的无人机编队表演执行阶段的几个流程阶段，编队表演执行阶段流程：飞行数量确定→方案规划，场地勘测→确定起飞场地→飞行画面设计（点图制作）→明确飞行需求→画面设计定稿→飞行画面制作（模拟视频）→相关准备工作（电池充电、设备状态检测、设备数量清点、设备运输）→现场执行→项目结束（设备清点、问题总结等）。

今天主要给大家介绍，无人机编队表演执行阶段流程中的点图制作（飞行画面设计）相关工作细节及注意事项。

一准备工作：点图所需要准备的硬件及软件：笔记本电脑，方案PPT模板，AI软件（AI软件需要使用AI8及以上版本）

AI安装教程

二点图制作流程的介绍：

1.了解相关项目飞行需求的飞机数量；

2.了解需求的画面样板；

3.进行图案画面素材的搜集选取，并确认；

4.进行文字方案设计；

5.进行图形方案设计的制作；

6.进行设计画面的细微调整（画面的顺序、点的数量，颜色等）；

7.设计完成后方案输出。

三点图制作流程的概述及目的

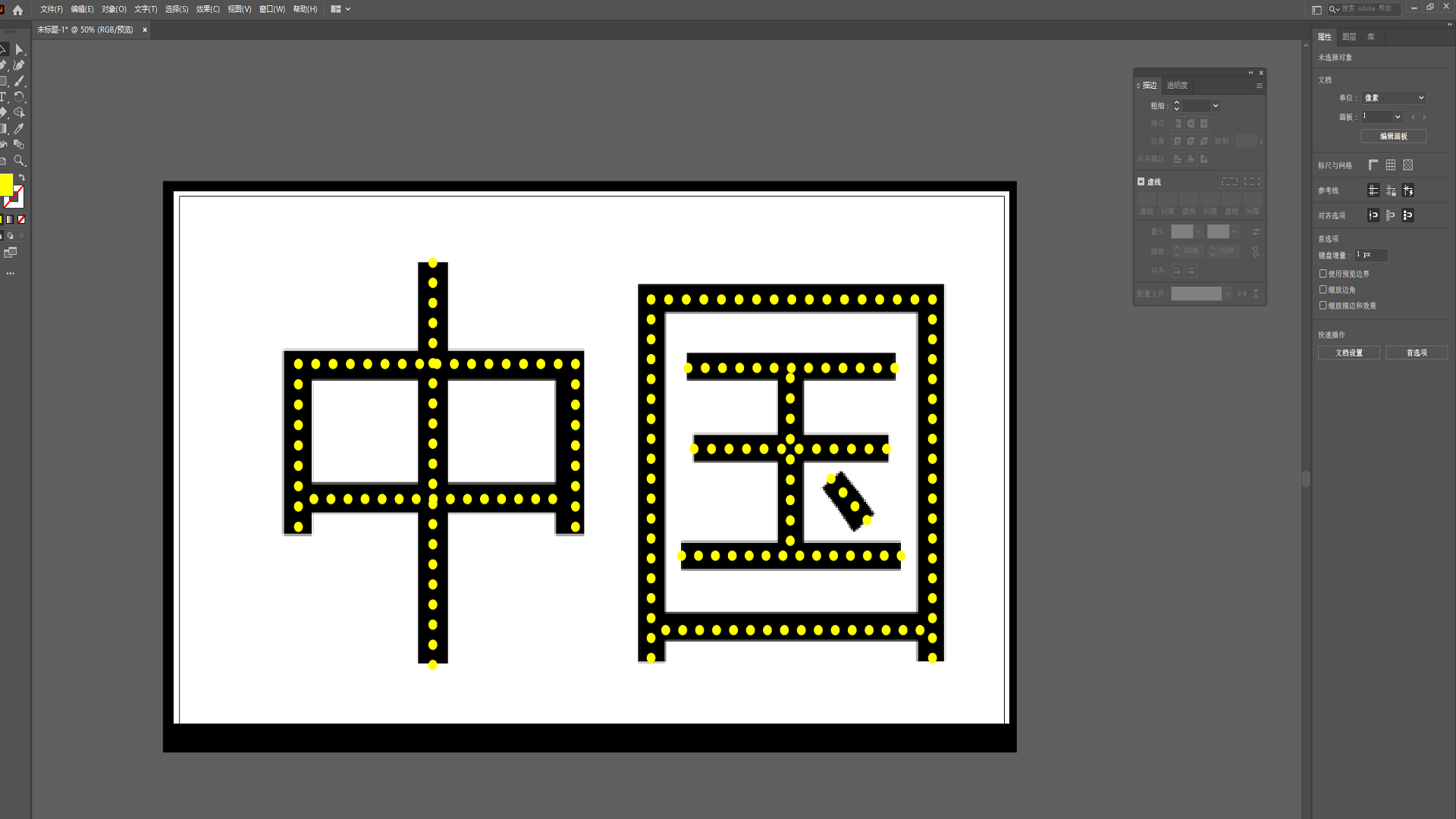

1.了解相关项目飞行需求的飞机数量：飞机飞行画面的展示与飞机数量成正比关系，前期与相关人员沟通确立飞机数量后可根据其需求给出相关画面的建议，一般文字画面，一个文字画面中平均每个字约需用到50架飞机（AI文件中每个点代表一架飞机）来完成，而图案画面则需要根据实际给到的图案进行判别，原则上飞机数量越多所能展现出的图案内容细节就越多。

2.了解需求的画面样板：旨意了解客户所需要展现的文字和图案想法，结合项目飞行需求的飞机数量给出客户方案选定的相关建议，减少后期沟通的工作量。

3.进行图案画面素材的搜集选取并确认：对于前期的画面沟通客户往往会有比较多的想法，尤其是图案画面可以选择的类型很多，在其没有提供相关素材文件时可以搜集一些图案供客户参考选择，其次也可以在制作图案方案时作为底图设计，可以相对提升一定的工作效率。

4.进行文字方案设计：文字方案设计，一般用于确定整个演出画面的主题，文字版易于修改可以多次修改，一天可以修改2次左右，非常有利确定想要的内容，以此作为图案设计师的设计方向，可以让设计师在正确的方向上进行创作，最大化发挥设计师的创作价值，没有主题和方向就开始设计，不仅会浪费设计师大量的精力，也会极大地降低设计效果。飞机数量是有限的，所以不是任何的文字和图片都是可以呈现的，比如一般一个汉字需要50架飞机（AI文件中每个点代表一架飞机）才能比较好地呈现，这就需要和设计师做详细沟通，甲方给出主题后，设计师会根据项目的飞机数对每个文字进行内容设计和优化，文字方案示意如图1所示。建议文字版方案的讨论定稿周期为3个工作日以内。

7.进行图形方案设计的制作：甲乙双方定稿文字方案后就可以开始图形方案设计了，设计师会针对文字方案里的每个主题进行主画面的设计，对于一些特殊图案如logo、商标、IP需给到底图，对文字字体和主题色有要求的，设计前给到说明。图形设计是一个相对比较耗时的过程，一般第一版的设计需要3个工作日左右，每一版的修改需要1-2个工作日，建议图形版方案的讨论定稿周期为5个工作日以内。

图

8.进行设计画面的细微调整（画面的顺序、点的数量，颜色等）：这部分工作流程的制作前提，一般是在全部的文字方案，图形方案定稿后进行修改，按照甲方要求以及相关设计理念来对图案进行细微位置，点数，颜色等处理调整。

9.设计完成后方案输出：进行完全部的方案制作后我们需要提供给甲方一个完成的方案示意文件，一般以PPT、PDF文件形式制作后发给甲方作为表演时画面的预览，此部分一般会有文字注明：表演时飞机所展现的颜色，如果是动图的话要有动作说明以此来确定表演时的最终画面和画面呈现方式。如以下文件所示。

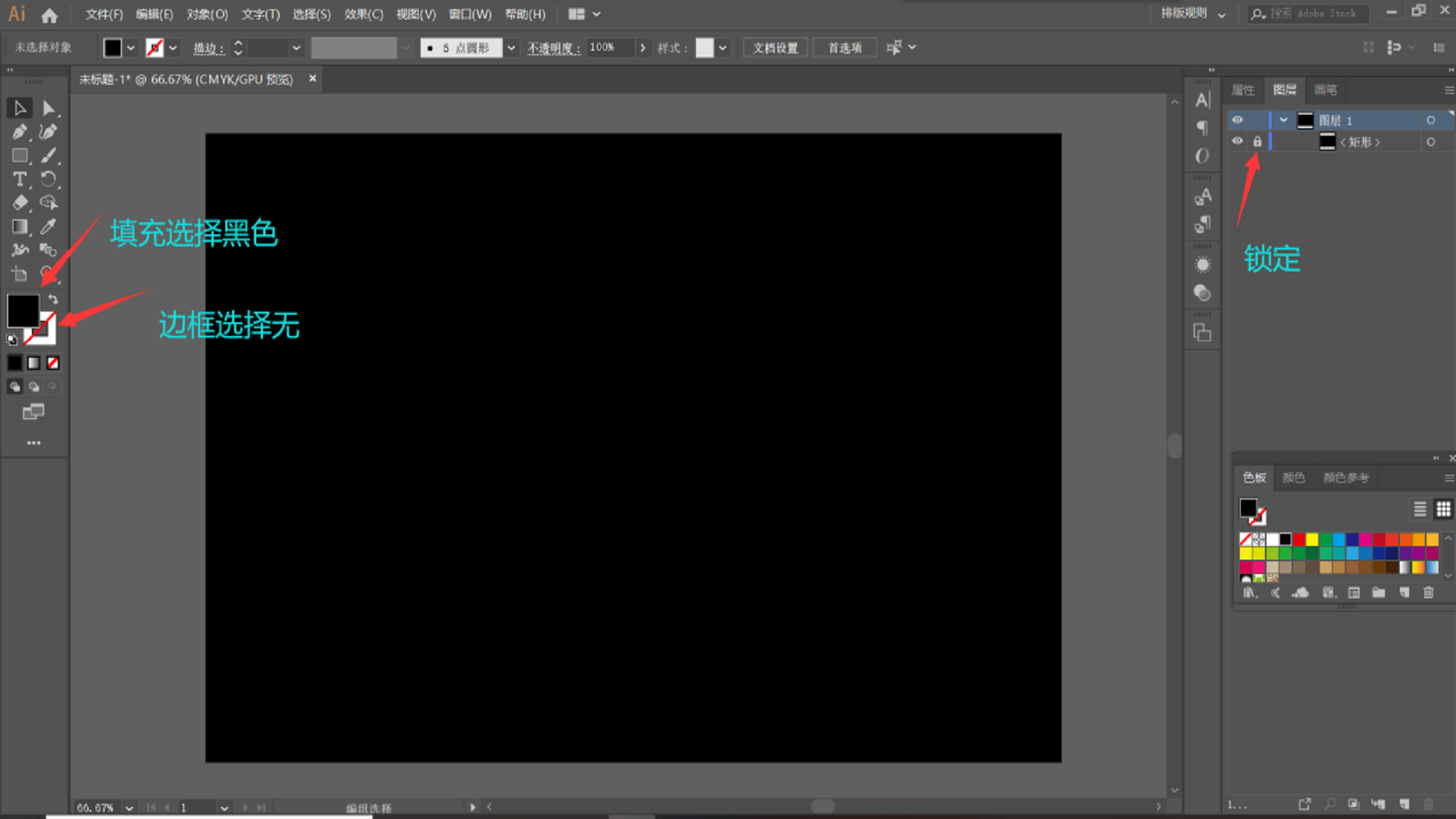

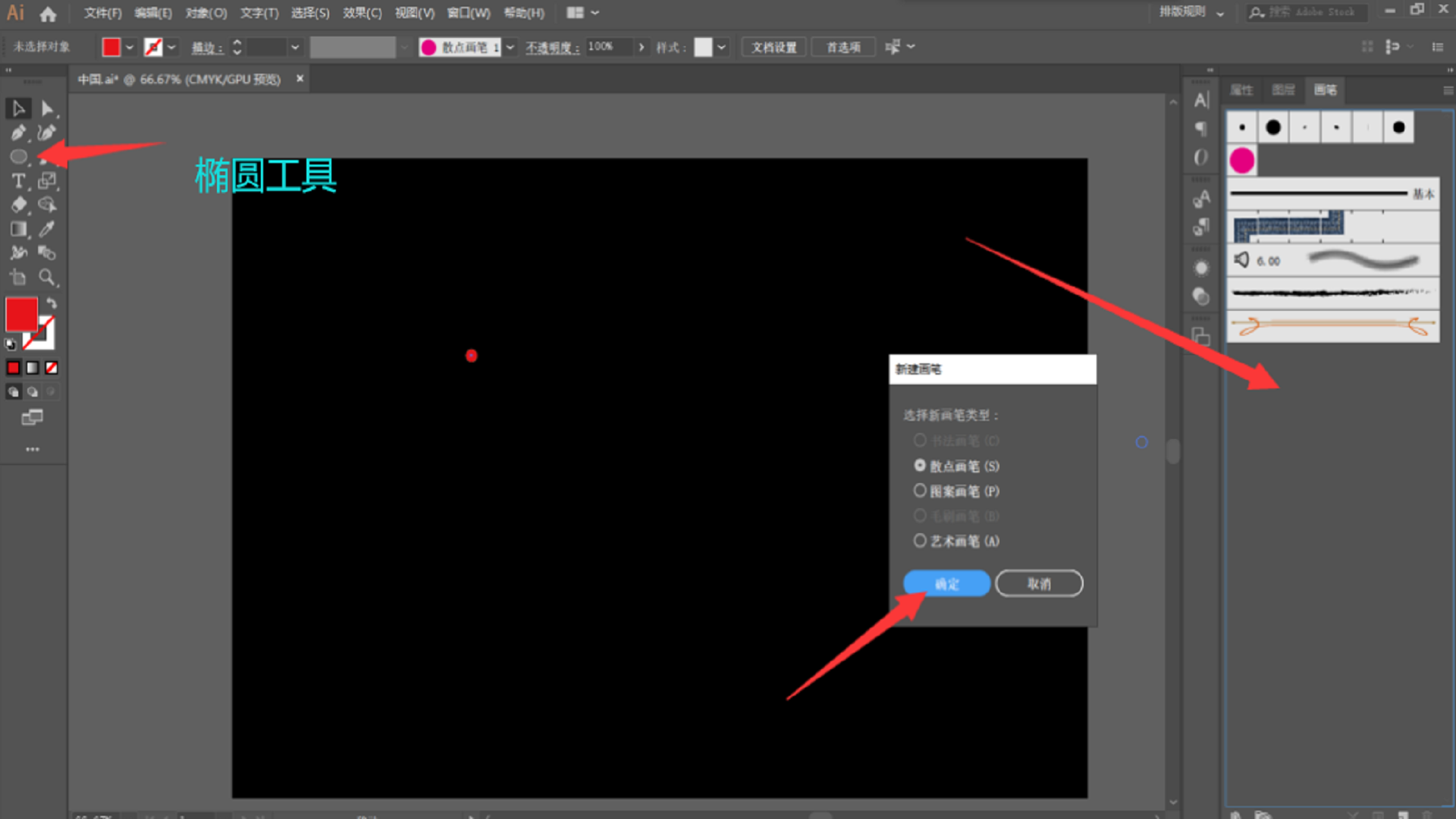

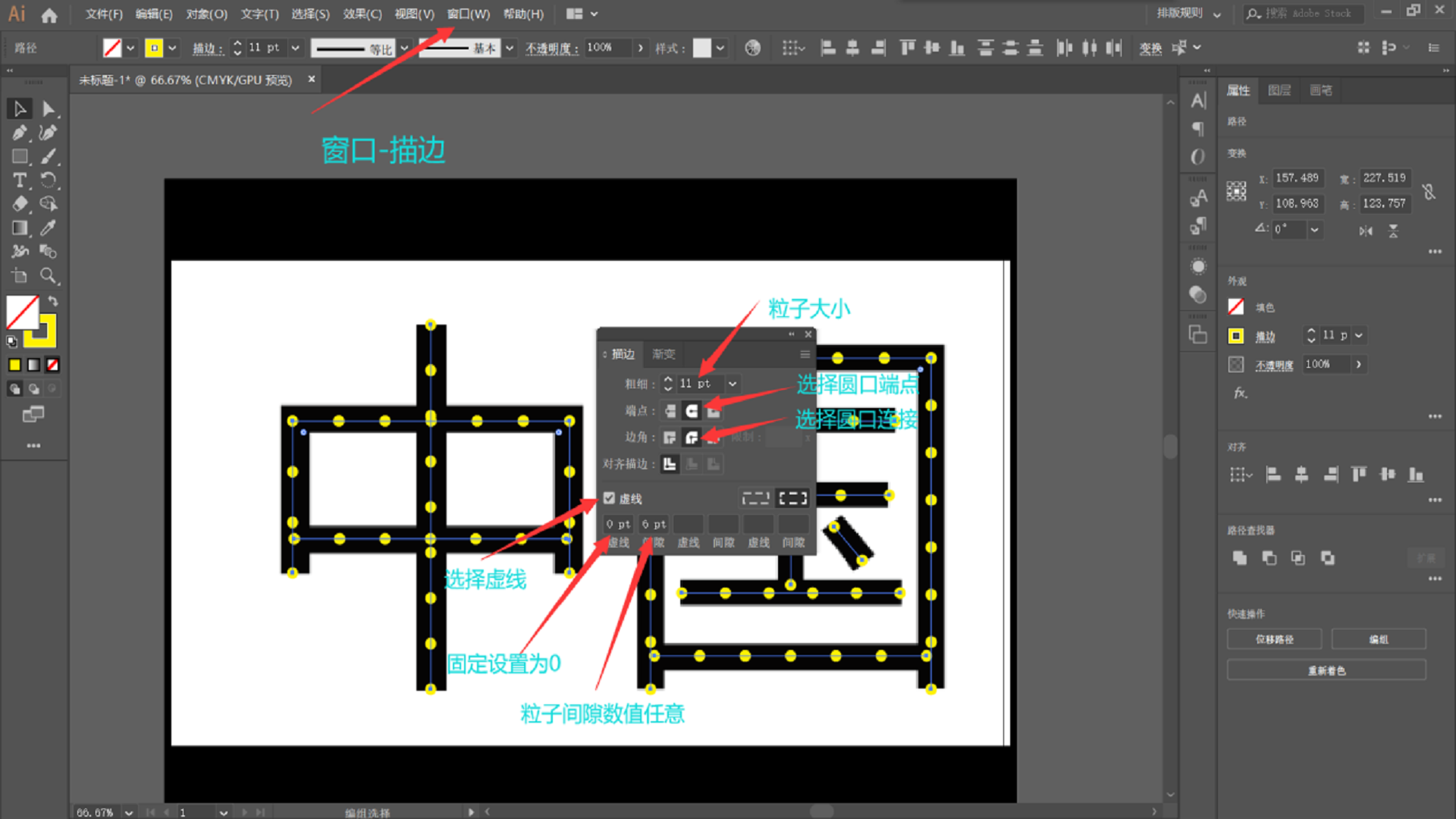

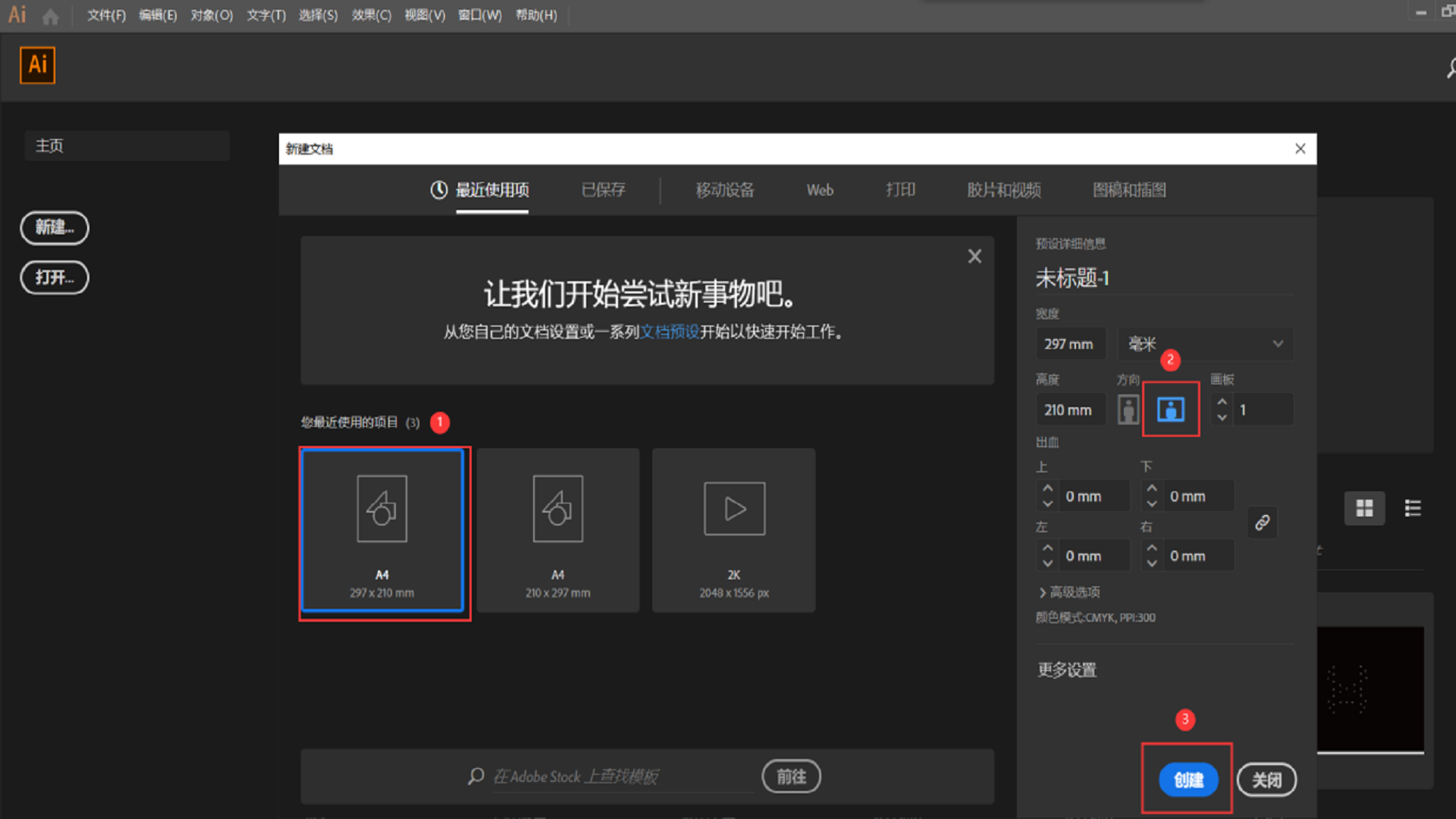

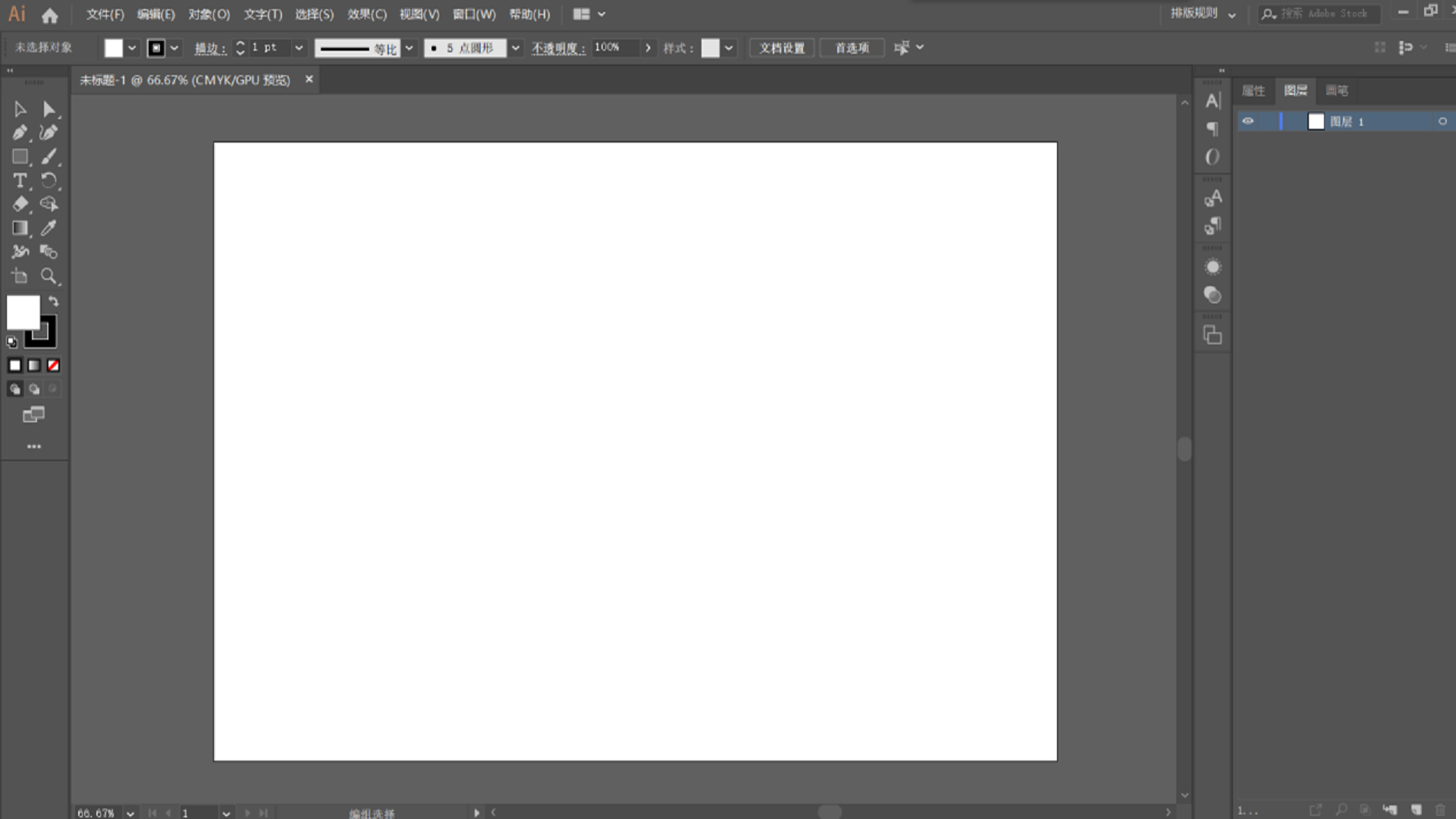

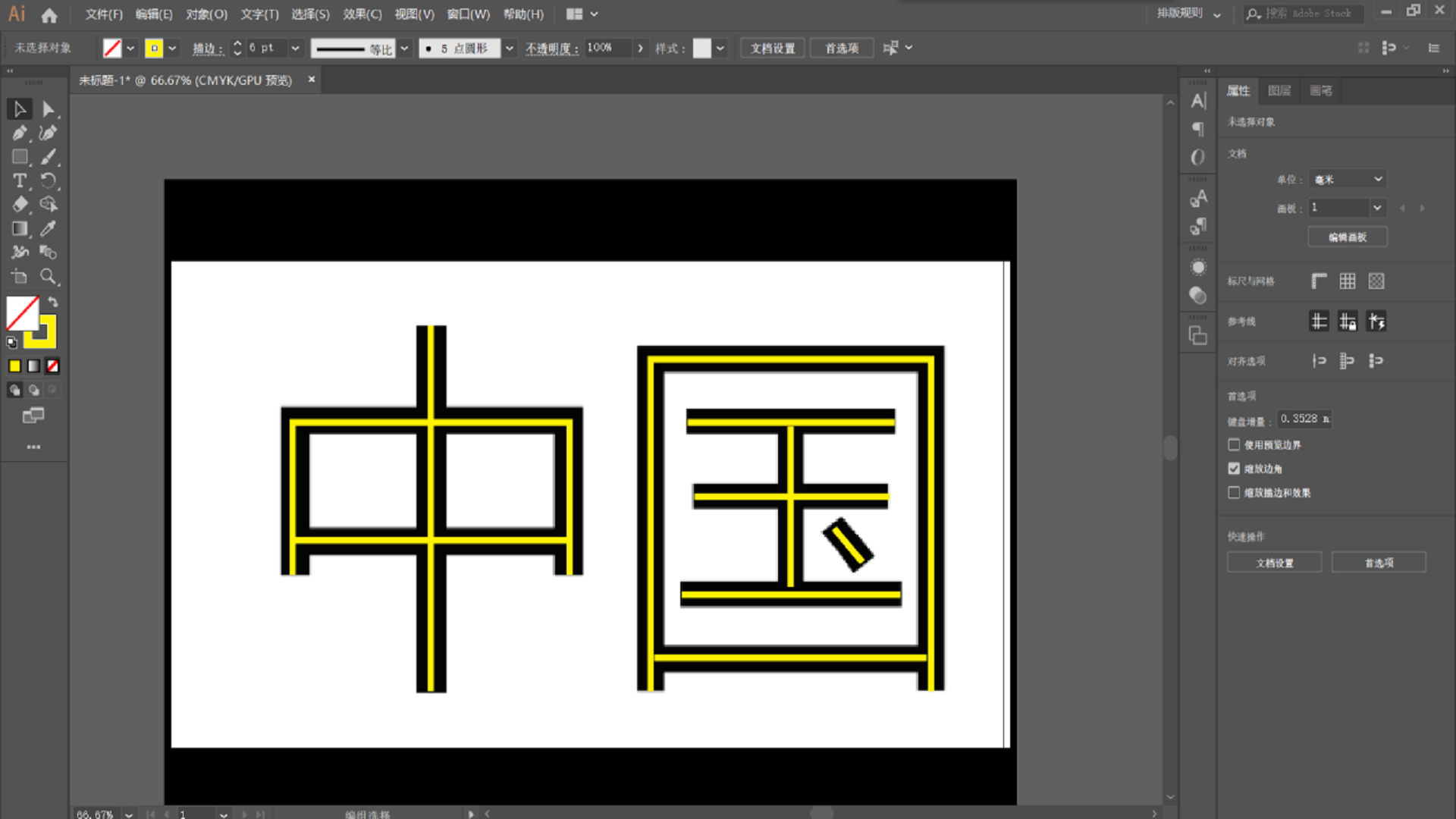

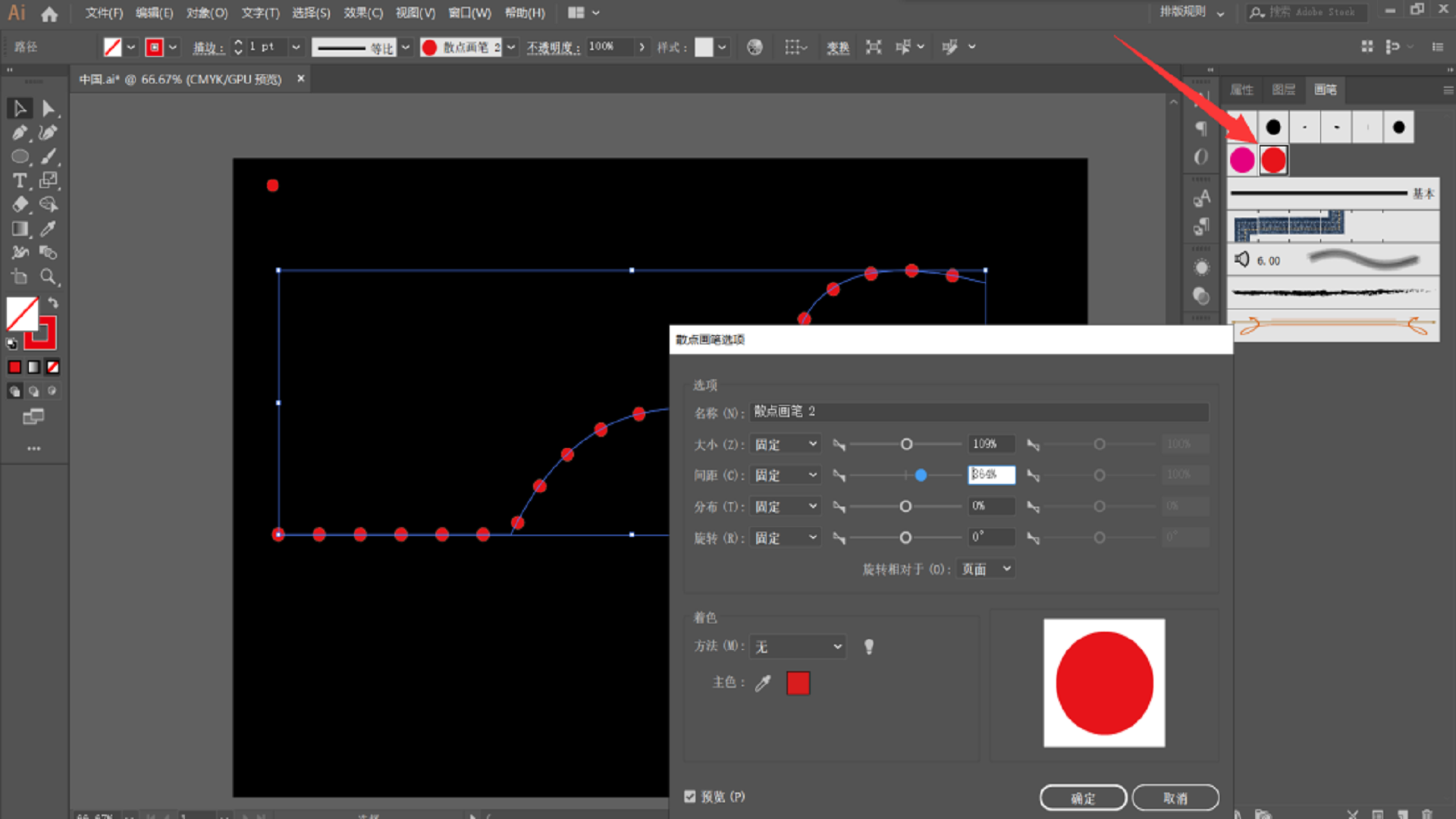

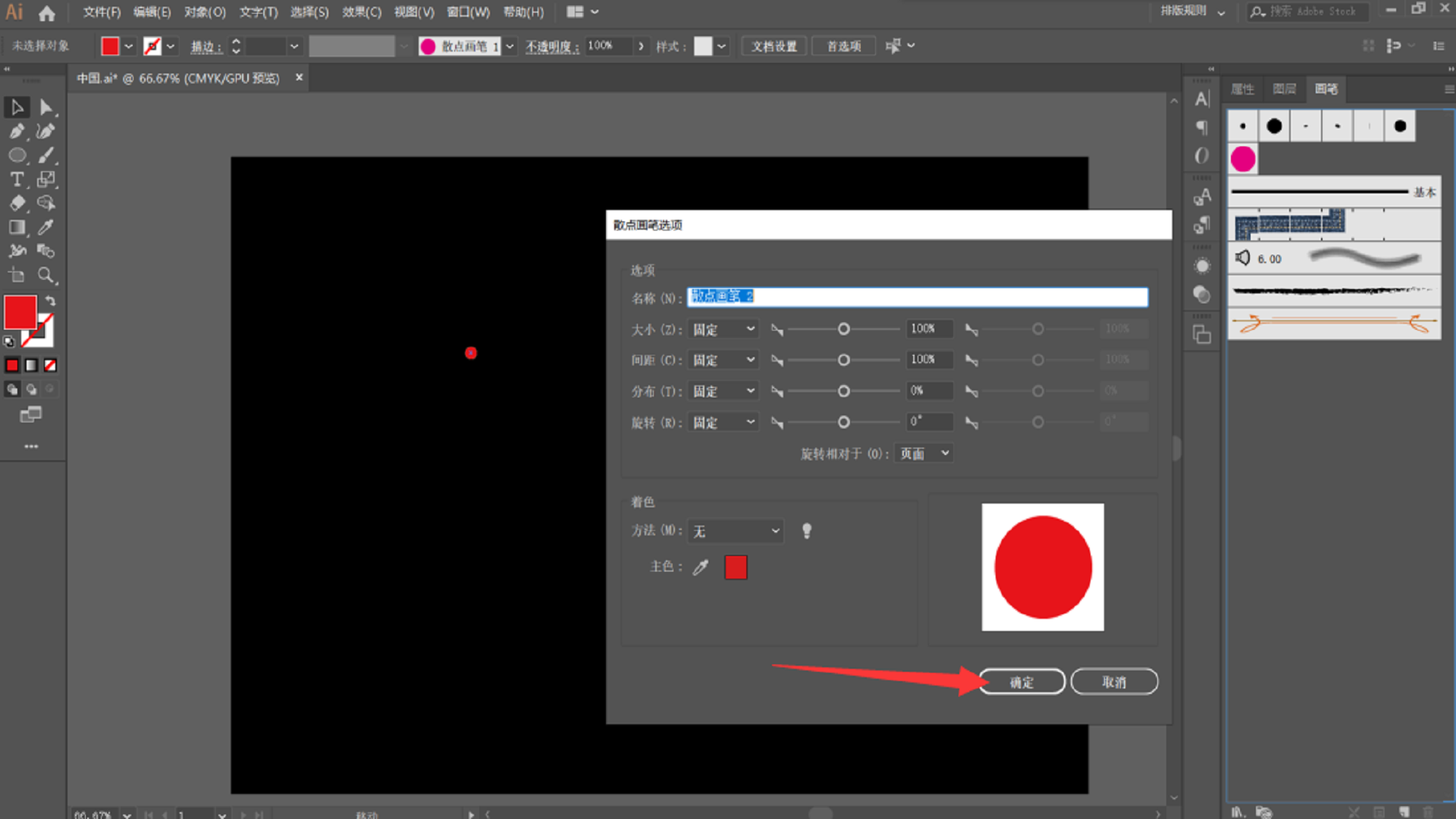

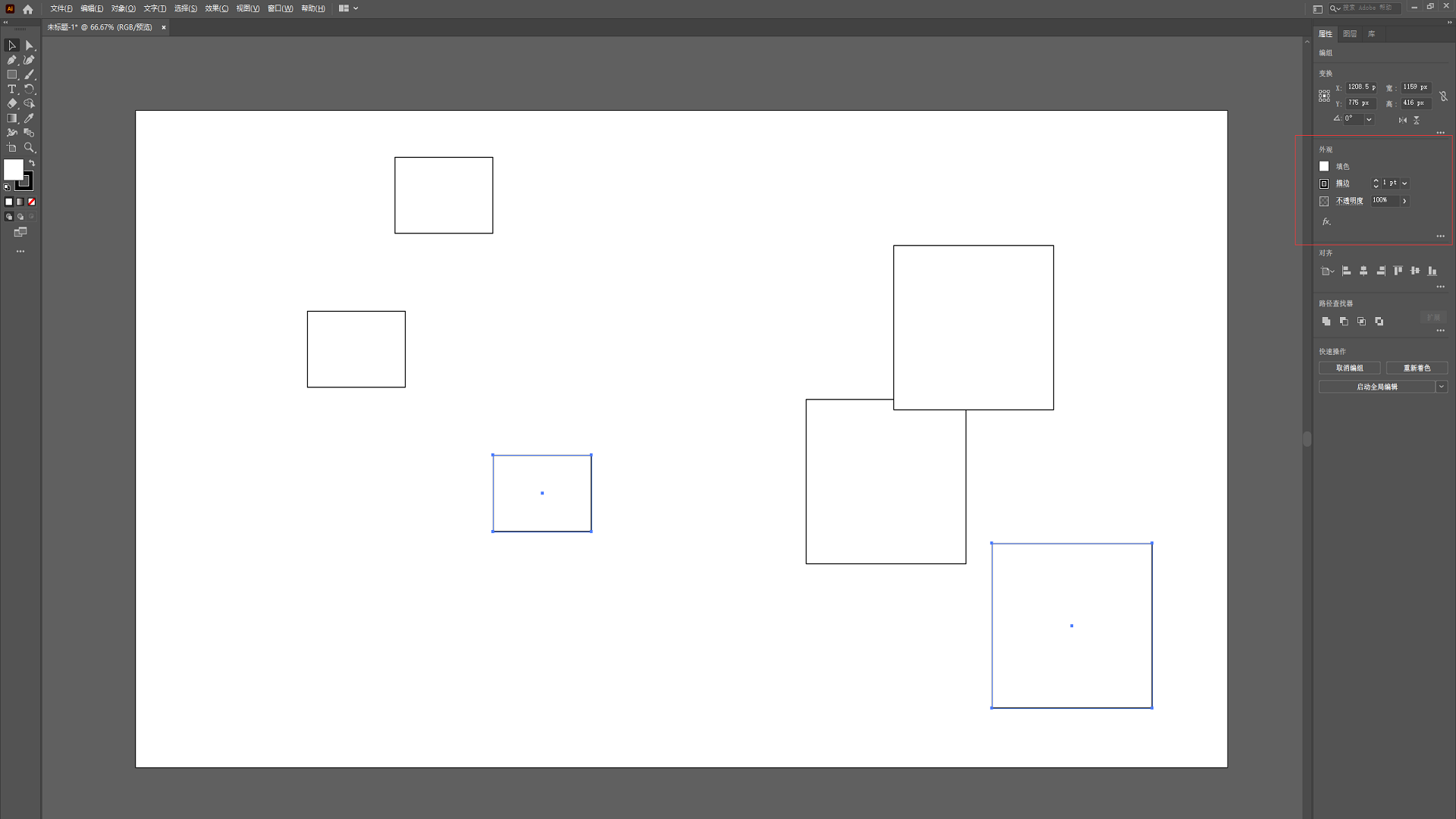

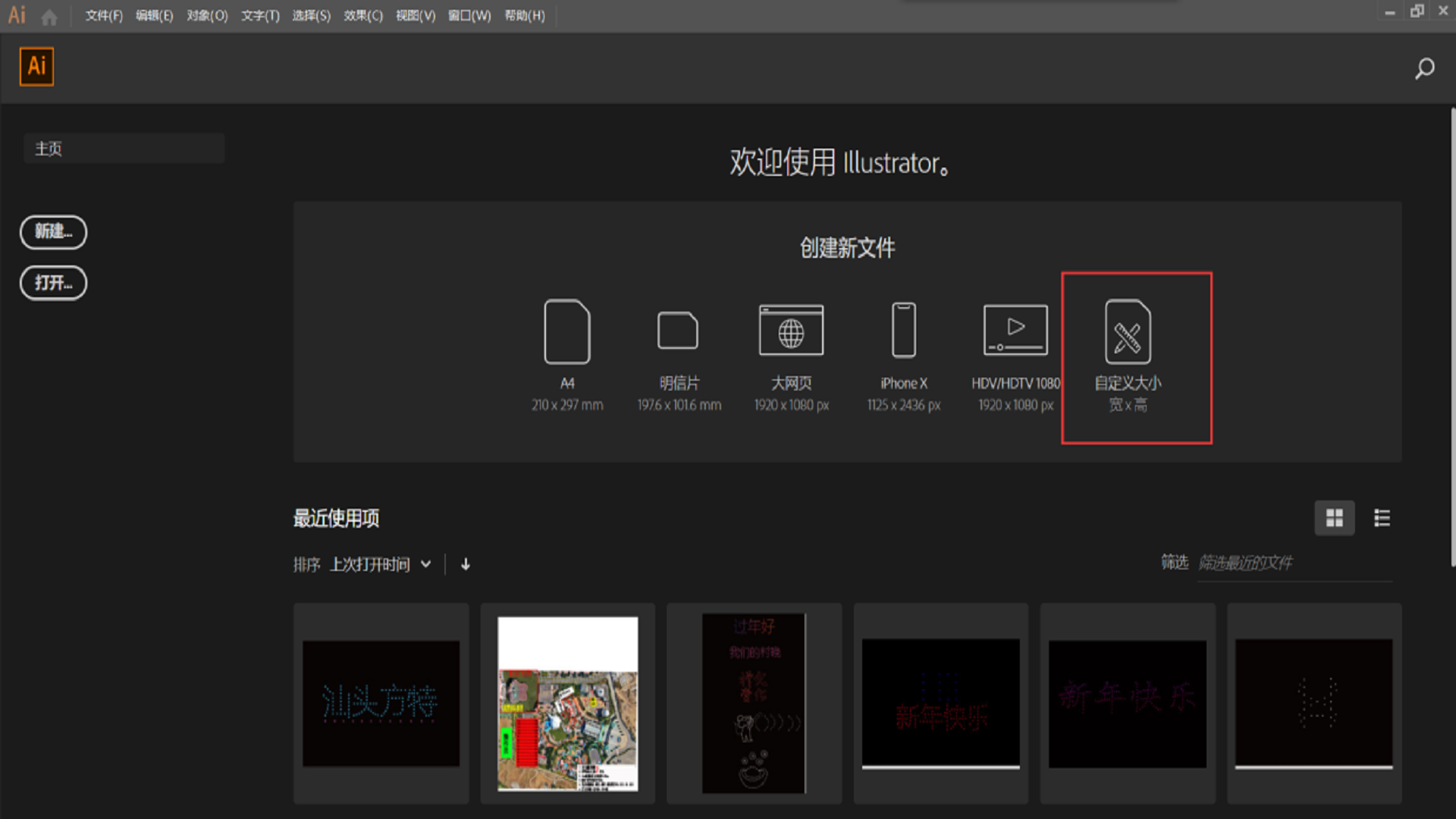

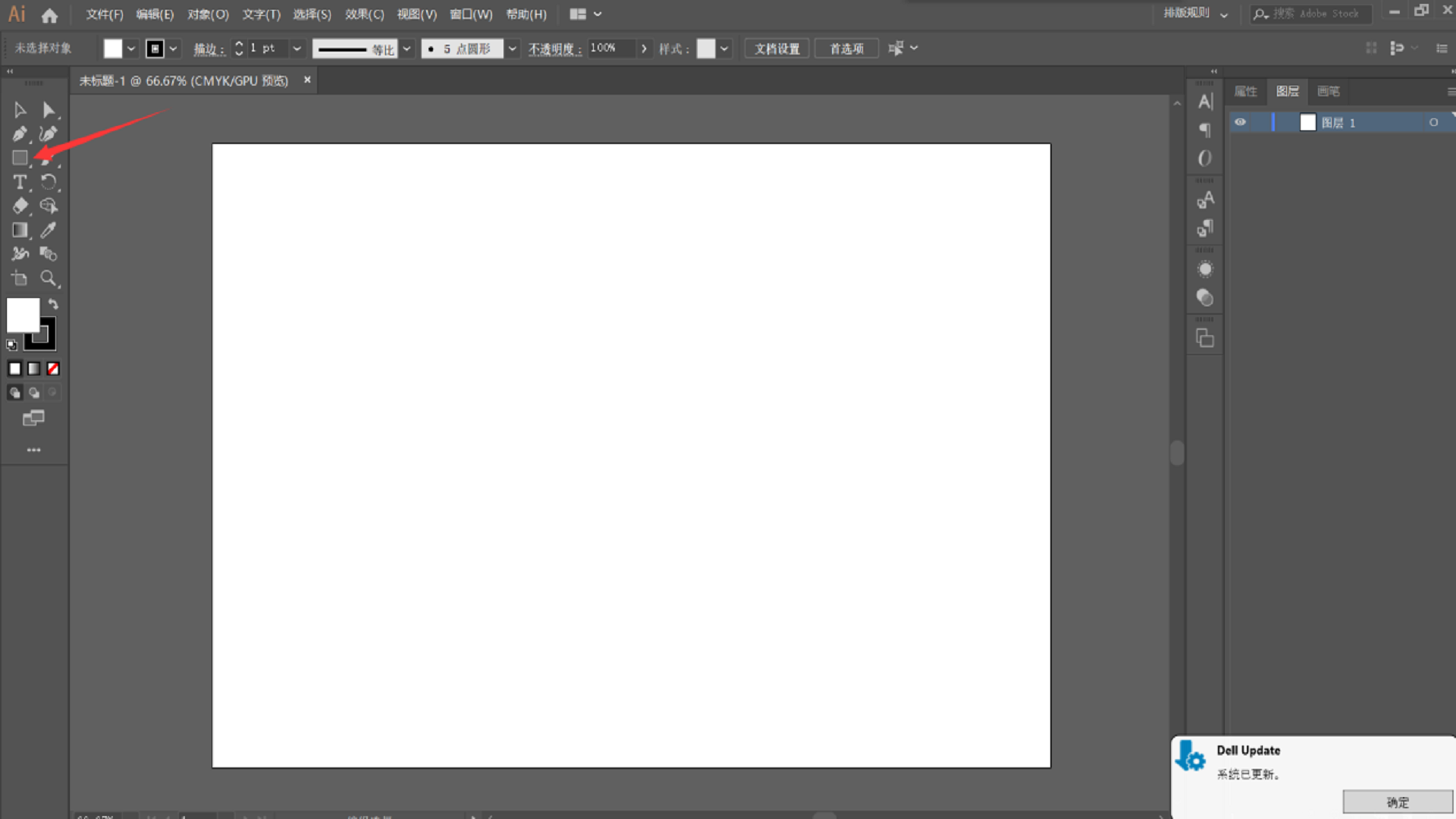

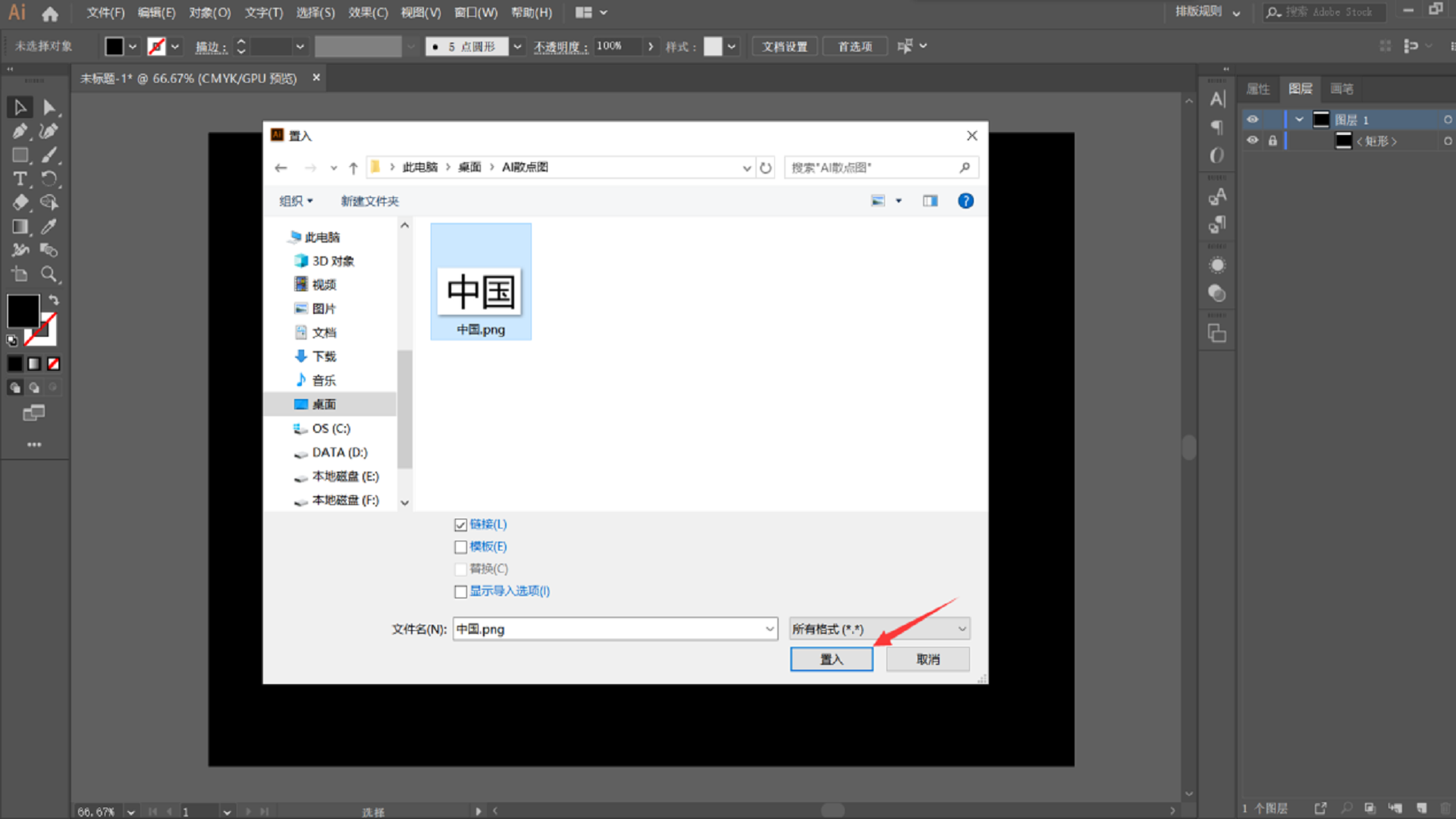

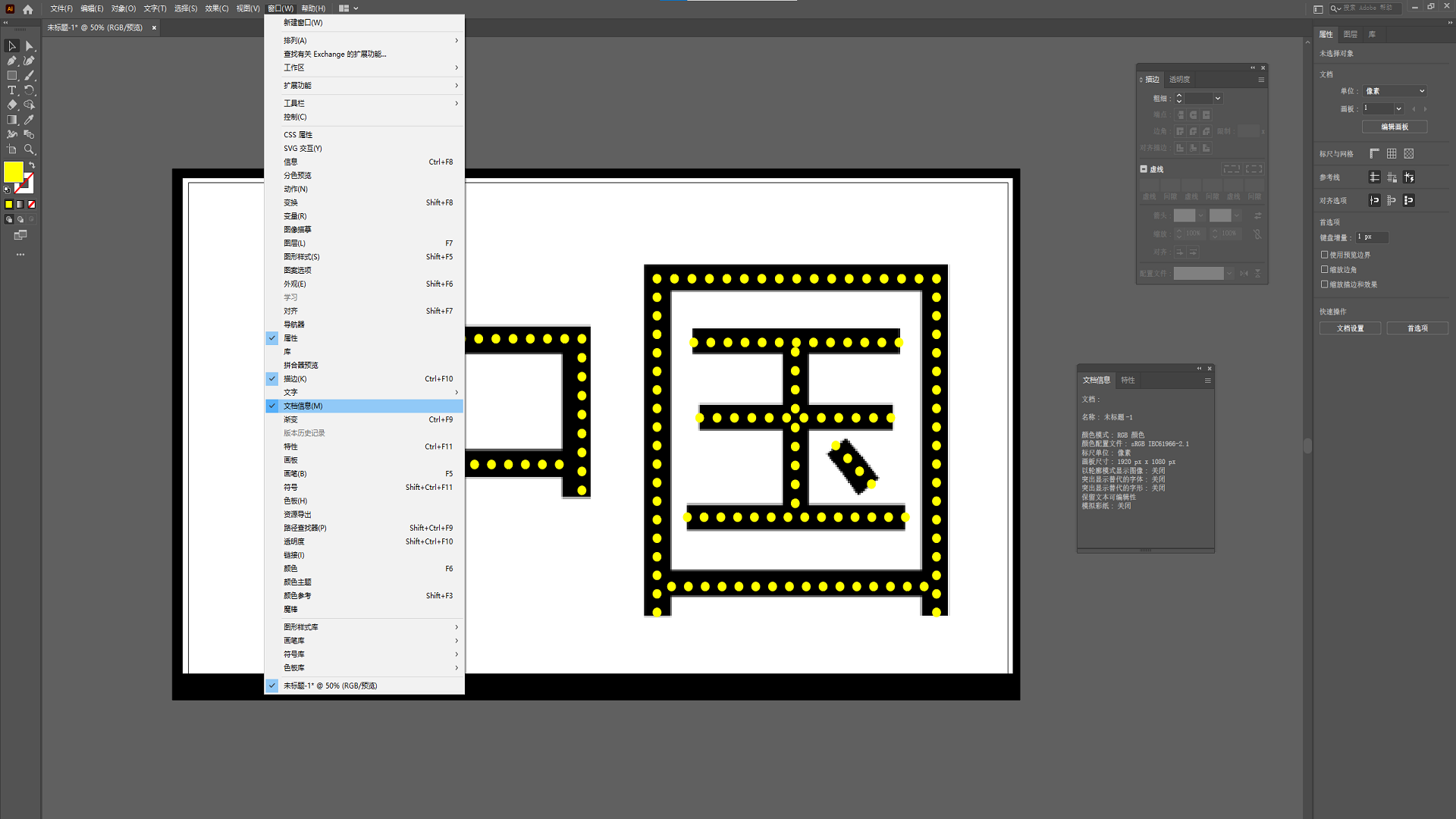

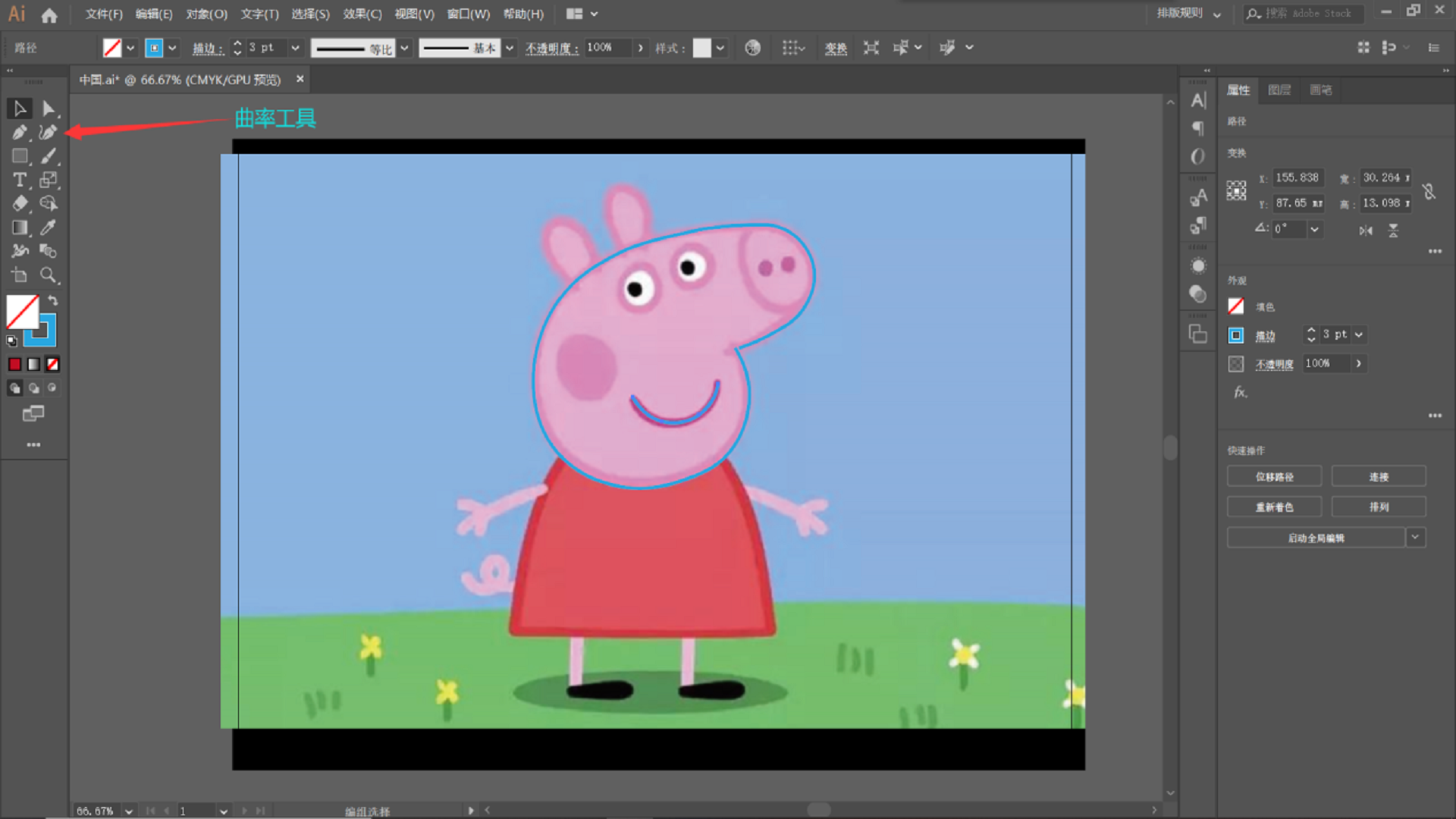

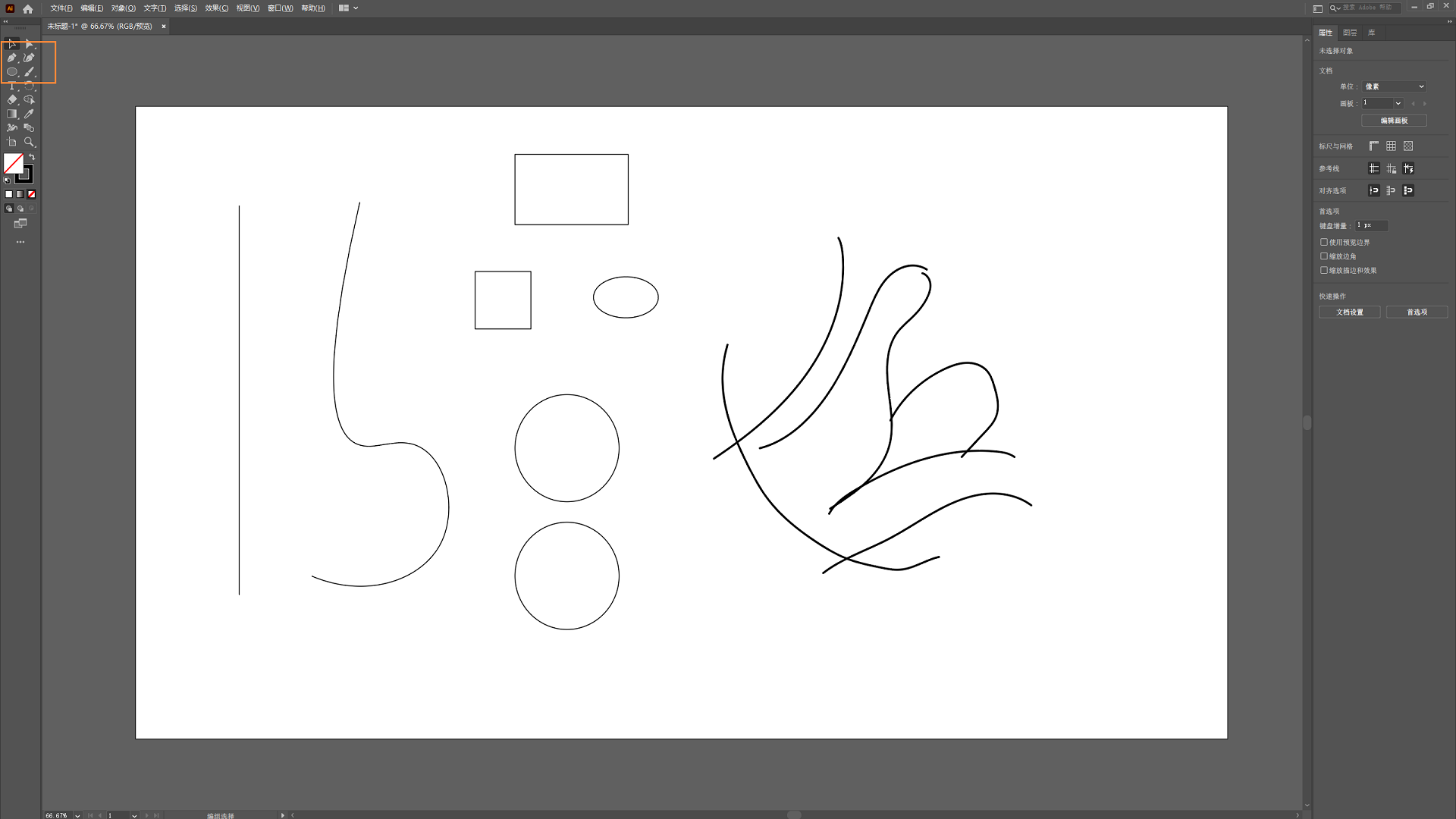

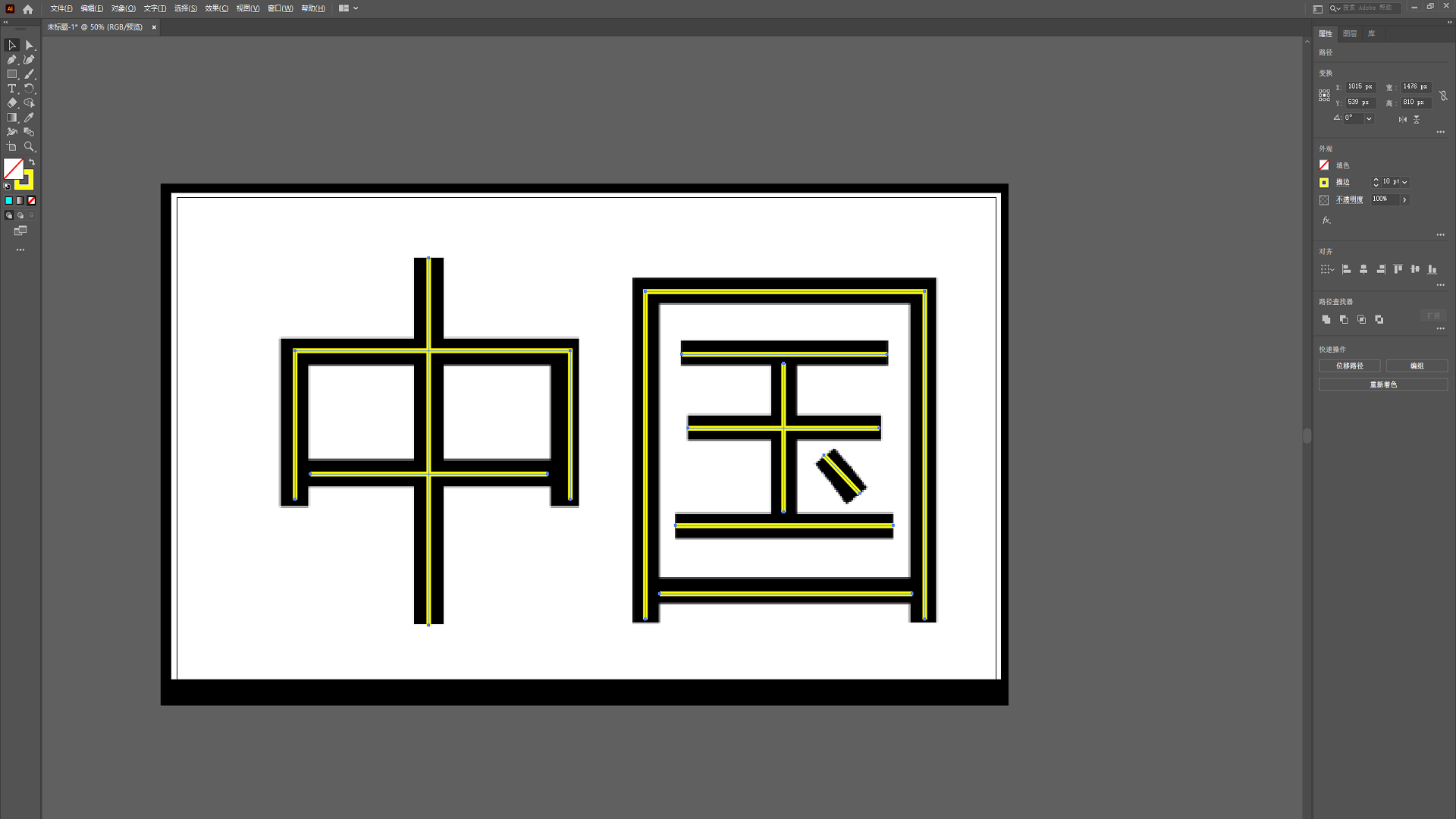

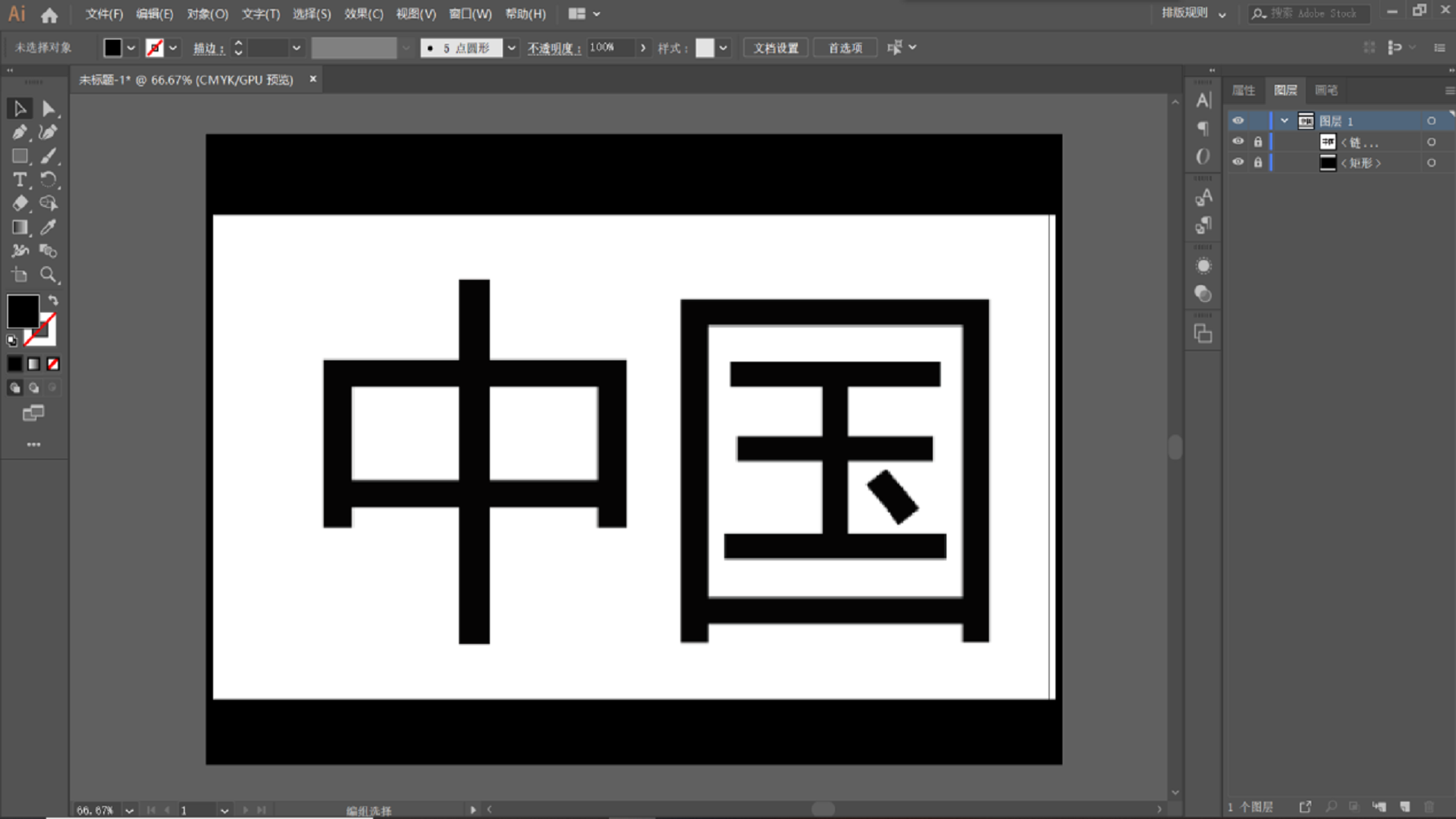

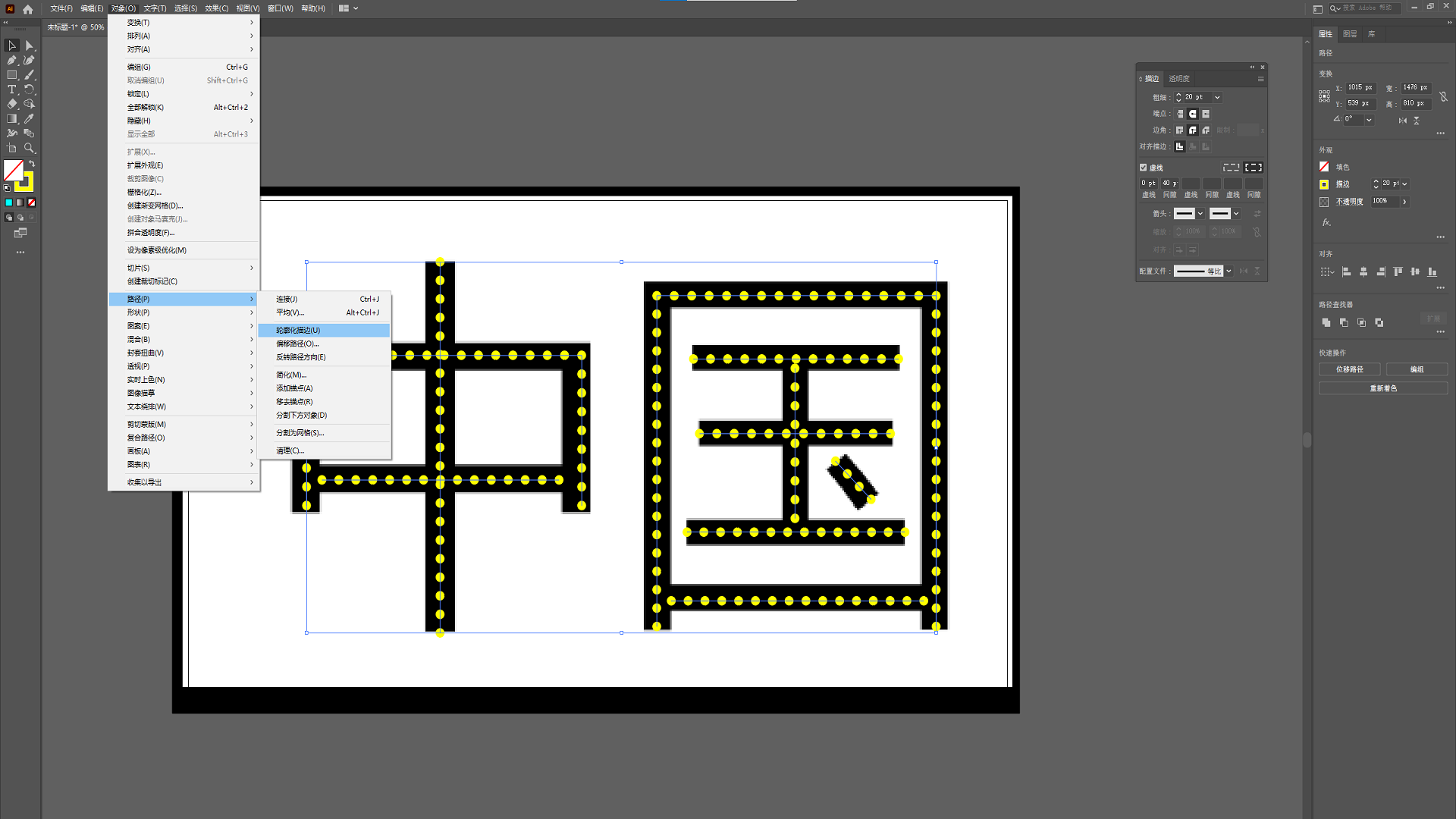

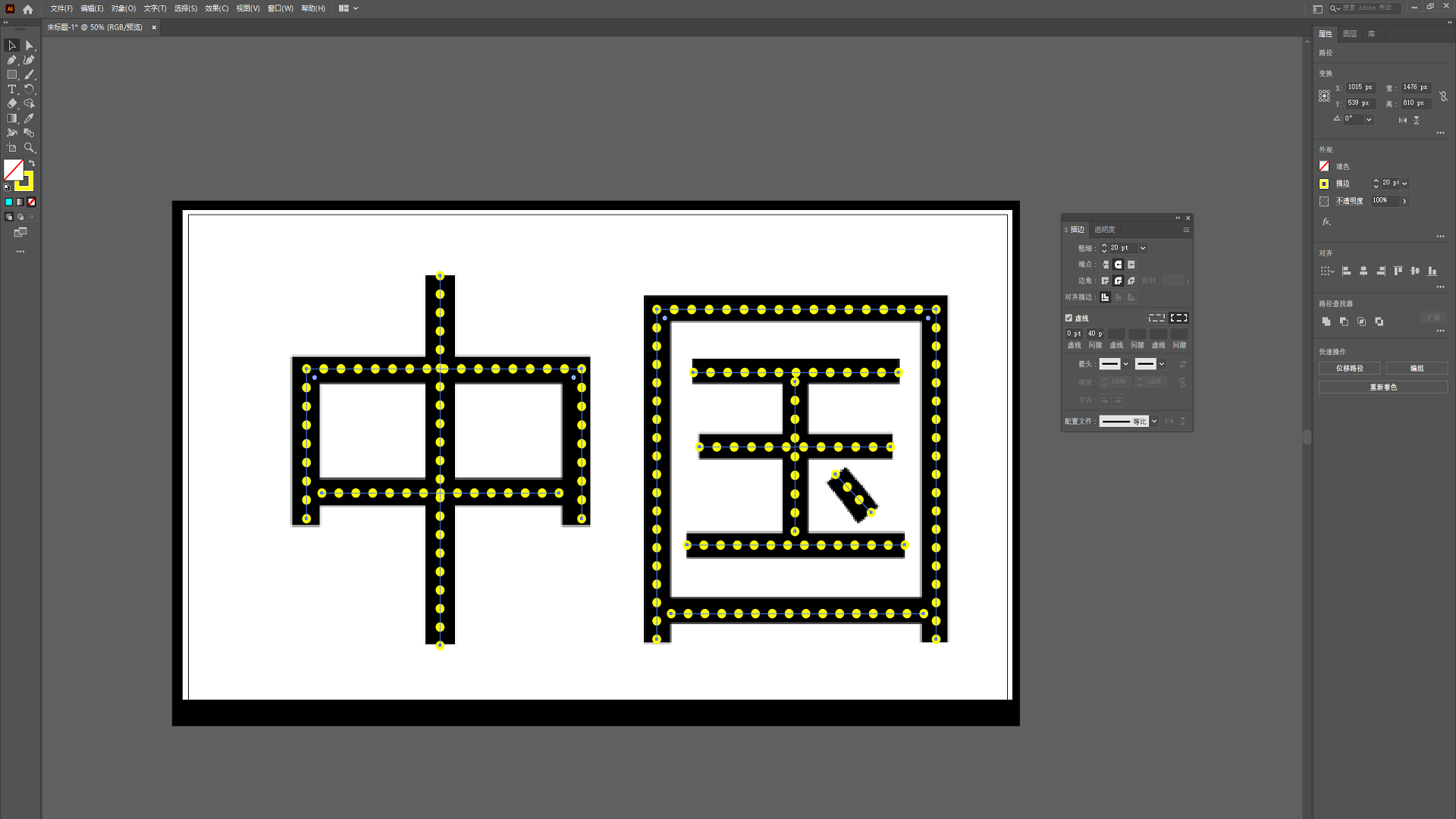

四AI制作点图使用教程：

1.常用快捷键整理：

点图上色：

操作视频：

相关案例鉴赏

节假日方案案例：50架，100架，150架，200架，250架，300架，400架，450架，500架

求婚表白生日案例：50架，100架，150架，200架，250架，300架，350架，400架，450架，500架

作业
