剧本画面设计-AI点图制作概述

剧本画面设计-AI点图制作概述

做相关方案设计前，我们来了解下一般的无人机编队表演执行阶段的几个流程阶段，编队表演执行阶段流程：飞行数量确定→方案规划，场地勘测→确定起飞场地→飞行画面设计（点图制作）→明确飞行需求→画面设计定稿→飞行画面制作（模拟视频）→相关准备工作（电池充电、设备状态检测、设备数量清点、设备运输）→现场执行→项目结束（设备清点、问题总结等）。今天主要给大家介绍，无人机编队表演执行阶段流程中的点图制作（飞行画面设计）相关工作细节及注意事项。

一、准备工作：点图所需要准备的硬件及软件：笔记本电脑，方案PPT模板，AI软件（AI软件需要使用AI8及以上版本）AI安装教程

二、点图制作流程的介绍：

1.了解相关项目飞行需求的飞机数量；

2.了解需求的画面样板；

3.进行图案画面素材的搜集选取，并确认；

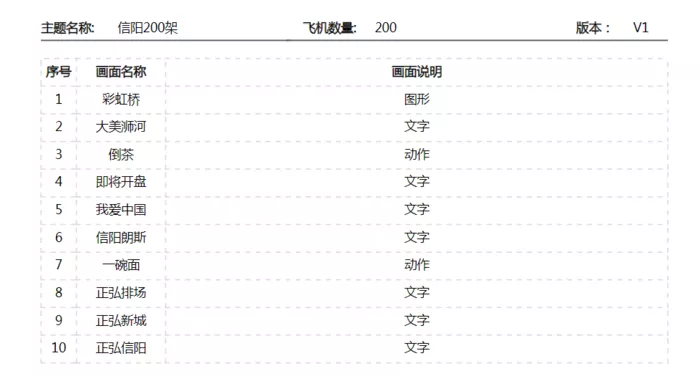

4.进行文字方案设计；

5.进行图形方案设计的制作；

6.进行设计画面的细微调整（画面的顺序、点的数量，颜色等）；

7.设计完成后方案输出。

三、AI制作点图使用教程：

1.常用快捷键整理：整体移动（空格+鼠标左键），整体放大缩小（Alt+滚轮），整体上下移动（滚轮），整体左右移动（Ctrl+滚轮），复制粒子（Alt+鼠标左键拖动），加选/减选 （shift），全选 （ctrl+A），编组 （ctrl+G），复制 （alt+左键），特殊复制 （Ctrl+D，先使用椭圆工具画一个点-ALT+鼠标左键复制一个-Ctrl+D就会自动复制（只适用于直线））。

2.画面设计操作步骤

①相关AI文件的创建；

②进行图层及素材图片的导入；

③利用多种工具绘制路径（为什么要绘制路径？首先，路径在大部分软件里其实都是一段一段的曲线，如下图，不管是矩形、圆还是弯曲的线段等都是曲线。我们通过曲线描绘出图案的轮廓甚至更多的细节，以此来确定飞机所呈现图案的整体轮廓和判断整体图案大致的宽度。）；

④线点转换（首先，我们要知道飞机在飞行过程中，我们看到的实际上可能就是一个亮点，而从这个角度思考，我们一个飞机和飞机灯光就可以对应点图上的一个点以及点的颜色。我们通过之前上述的方法，描绘出的轮廓是一条条长短不一的路径曲线，但是一条曲线对应的只是一个飞机，我们需要呈现所有飞机在天空表演的效果，就需要将我们的轮廓转换成一个个圆路径。）；

⑤将每一组点转换成独立的点（方便单独对某一个点或某一块点进行相关调整）；

⑥进行相关调整工作；

⑦进行点图上色（统一上色，渐变上色）

⑧AI方案导出

3.AI软件详细介绍参考：https://b23.tv/9zJiV0U

操作视频：

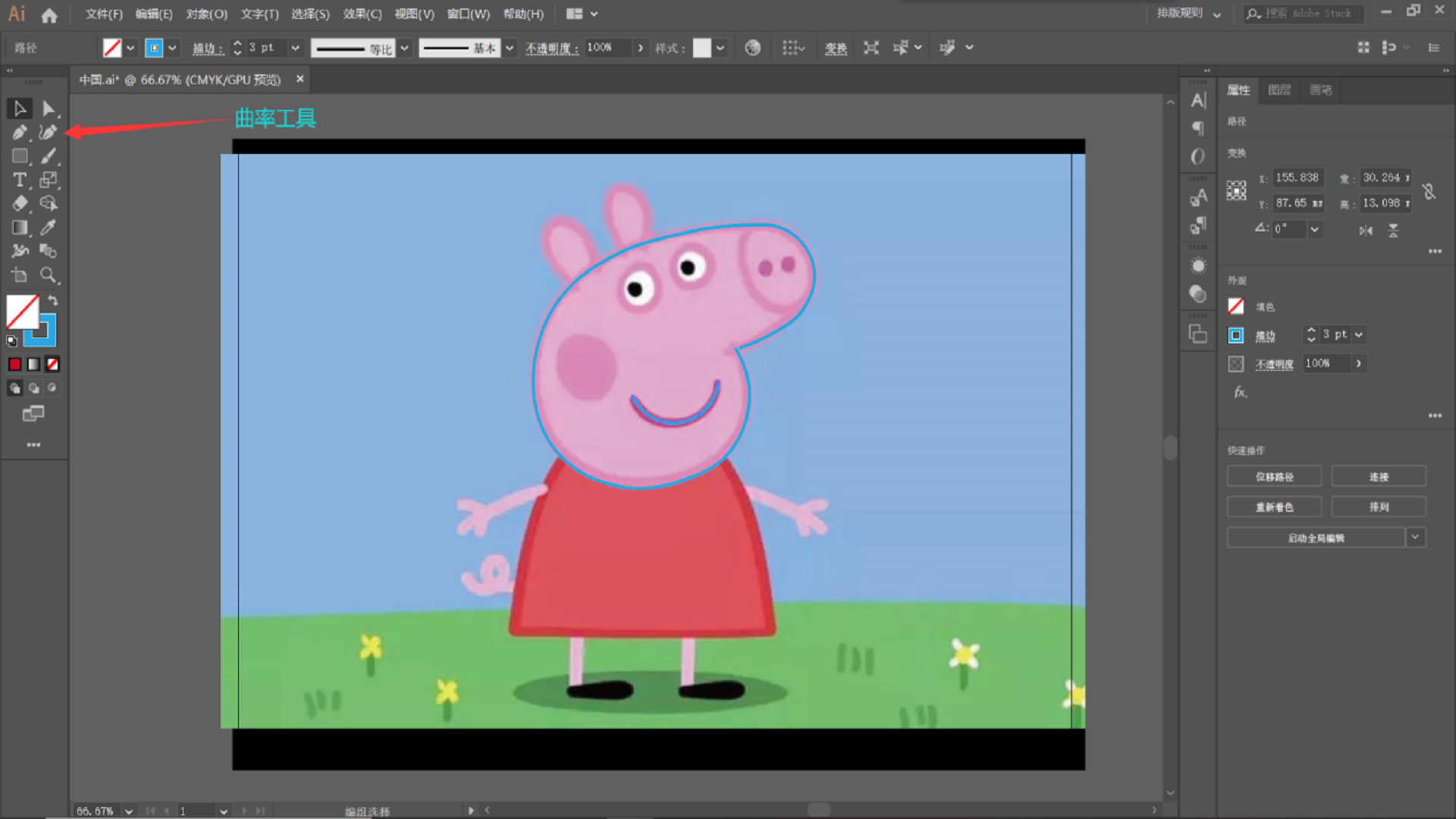

绘制路径钢笔工具-线点转换描边工具为例：

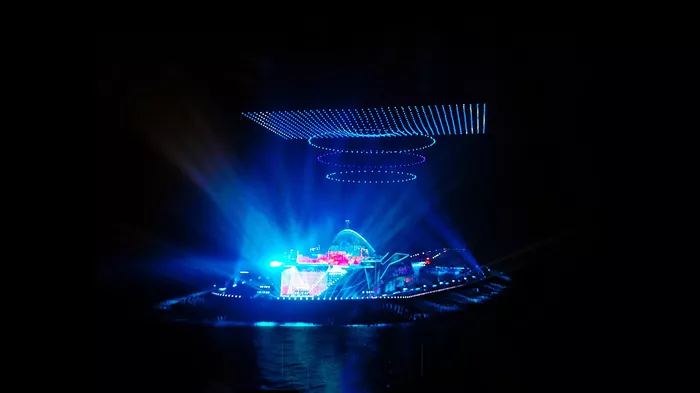

四、相关案例鉴赏

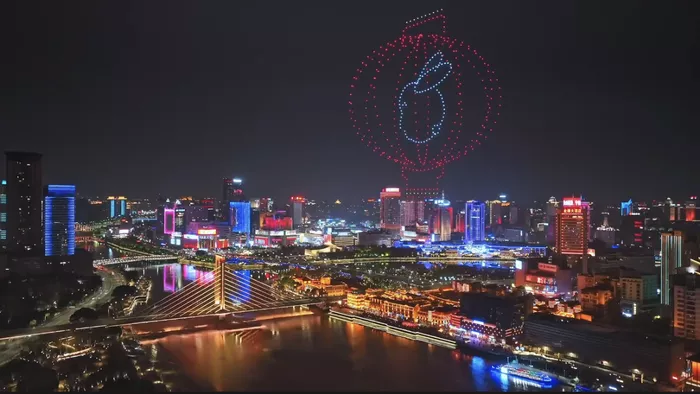

方案案例：600架景区节目设计样例‍，300架景区飞行案列‍。

五、作业

（1）以下面几个图片作为素材，进行200架次的点图相关制作。
